Comment changer un fusible sur un tableau électrique ?
Un fusible grillé provoque l’arrêt d’un circuit au mauvais moment. Bonne nouvelle, son remplacement reste simple à condition de respecter les règles de sécurité et de procéder avec méthode.
Le fusible protège l’installation en fondant lorsqu’il détecte une surintensité. Contrairement à un disjoncteur, il ne se réarme pas. Il doit donc être remplacé par un modèle identique pour garantir la sécurité du circuit.
Comment changer un fusible sur un tableau électrique étape par étape
Matériel nécessaire et précautions de sécurité
Avant toute manipulation, rassemblez le matériel suivant :
- Un fusible de remplacement de même ampérage et même calibre que l’ancien.
- Des gants isolants pour protéger vos mains lors de l’intervention.
- Un testeur de tension (ou détecteur de tension sans contact) pour vérifier l’absence de courant.
- Un multimètre en mode Ohm, utile pour tester la continuité du fusible suspect.
- Un tournevis adapté au type de porte-fusible de votre tableau (Legrand, Hager, Schneider ou Merlin Gerin).
La règle essentielle consiste à ne jamais intervenir sur un tableau électrique sous tension. Avant toute manipulation, vérifiez l’absence de courant avec un testeur adapté. Testez aussi l’appareil sur une prise en état de marche pour vous assurer qu’il fonctionne correctement.
Placez-vous sur le côté du tableau et non en face lorsque vous actionnez la coupure générale. Cette position réduit les risques en cas d’arc électrique et améliore votre sécurité.
Les 6 étapes du remplacement
- Coupez l’alimentation générale en enfonçant le gros bouton rouge du disjoncteur principal de votre tableau électrique.
- Vérifiez l’absence de courant à l’aide de votre testeur de tension sur les borniers du tableau. Le détecteur ne doit pas biper.

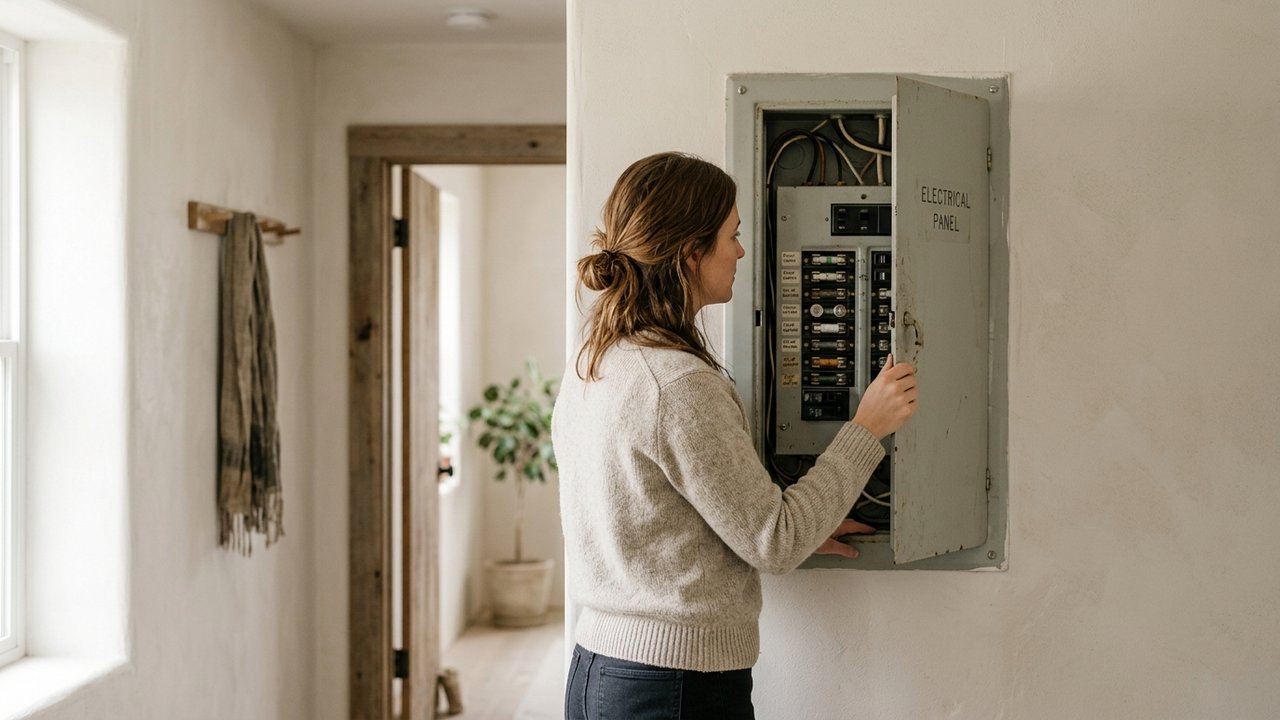

- Ouvrez les portes fusibles du tableau pour accéder à la rangée de fusibles. Sur un tableau Legrand, un levier ou une pression suffit généralement à ouvrir le porte-fusible.

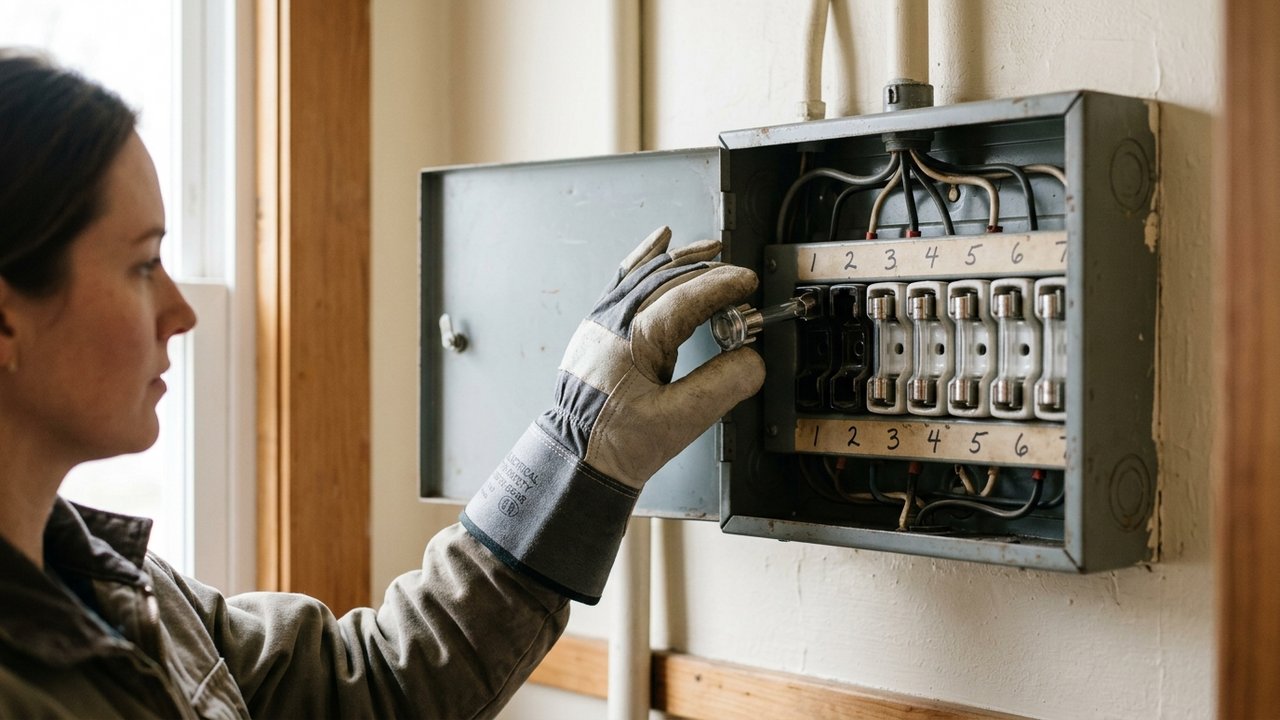

- Localisez et extrayez le fusible défectueux en le retirant de son support. Manipulez-le avec vos gants isolants.
- Insérez le nouveau fusible de même ampérage et de même calibre dans le support. Ne tentez jamais un calibre différent, ni aucun substitut comme du papier aluminium : c’est un risque d’incendie direct.
- Refermez le boîtier et remettez les portes fusibles en place, puis réactivez l’alimentation générale.
Avant de rétablir le courant, assurez-vous qu’aucun appareil défectueux ne reste branché sur le circuit concerné. Si la cause de la surcharge n’est pas corrigée, le nouveau fusible sautera de nouveau immédiatement.
Comment identifier un fusible grillé ou défectueux ?
Un fusible grillé peut parfois montrer une fusion visible, avec un filament ou un corps clairement endommagé. Mais ce n’est pas toujours le cas.
Il arrive aussi que le filament soit rompu à l’intérieur sans signe apparent. Le circuit ne fonctionne plus, alors que le fusible semble intact. Une simple observation visuelle ne suffit donc pas.

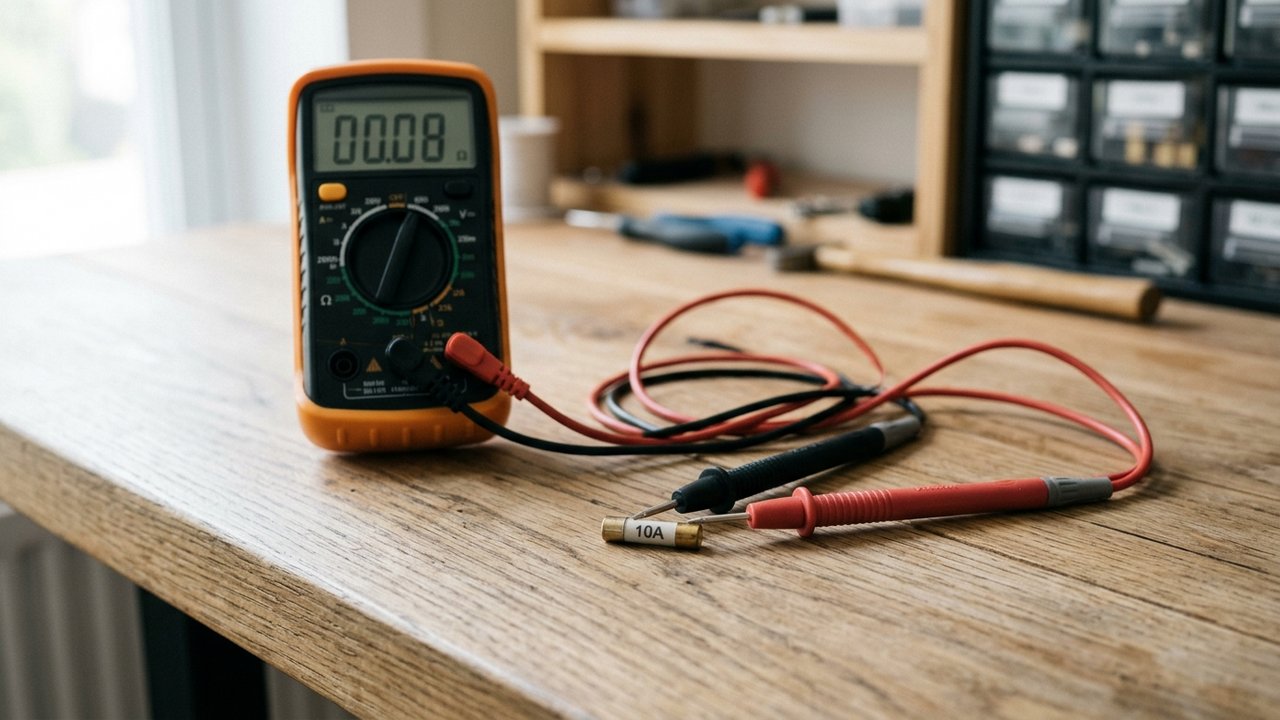

La méthode la plus fiable consiste à utiliser un multimètre. Placez le câble noir sur COM et le rouge sur V, puis réglez l’appareil sur la mesure de résistance. Un fusible en bon état indique une continuité. S’il n’y en a pas, le fusible est hors service et doit être remplacé.
Un fusible saute le plus souvent à cause d’une surcharge, d’un court-circuit ou d’un appareil défectueux. Sans correction de la cause, le problème peut se reproduire immédiatement après remplacement.
Quel fusible choisir pour le remplacer ?
La règle est stricte : il faut toujours remplacer un fusible par un modèle de même ampérage et de même calibre. Un fusible de 10 A doit être remplacé par un 10 A, jamais par un 16 A ou un 20 A, même si cela semble plus “confortable”.
Pour choisir le bon modèle, référez-vous au manuel du tableau électrique ou aux indications du fabricant. Les principales marques comme Legrand, Hager, Schneider Electric ou encore Merlin Gerin proposent des gammes spécifiques. Les fusibles ne sont donc pas toujours interchangeables entre marques.
Pour les circuits spécifiques, voici les calibres courants à connaître :
| Circuit protégé | Calibre habituel |
|---|---|
| Éclairage | 10 A |
| Prises de courant | 16 A |
| Plaque de cuisson | 32 A |
| Chauffe-eau | 20 A |
Ces valeurs sont indicatives. L’ampérage correct est toujours celui indiqué sur le fusible d’origine ou dans la documentation de votre installation.
Faut-il remplacer les fusibles par des disjoncteurs ?
Si votre tableau utilise encore des fusibles, passer aux disjoncteurs est une évolution pertinente. Un disjoncteur se réarme simplement avec une manette après déclenchement, sans remplacement de pièce.
Le remplacement suit une méthode précise. Il faut d’abord couper l’alimentation générale, identifier chaque circuit, retirer les anciens fusibles et leurs supports, puis installer les disjoncteurs sur le rail DIN. Ensuite, vous raccordez les conducteurs phase, neutre et terre, puis vous testez chaque circuit. L’étiquetage de chaque disjoncteur facilite ensuite l’identification des usages.
Avant l’installation, vérifiez la compatibilité du matériel avec votre coffret et la présence d’un rail DIN adapté. Sur un tableau ancien, d’autres problèmes peuvent exister comme un câblage dégradé, l’absence de différentiel ou des non-conformités de protection. Dans ce cas, une rénovation complète peut être plus adaptée et nécessite souvent l’avis d’un professionnel.
Si un circuit continue à déclencher après remplacement du fusible, débranchez tous les appareils reliés et testez à nouveau. Si le défaut persiste, il est préférable de faire intervenir un électricien.
